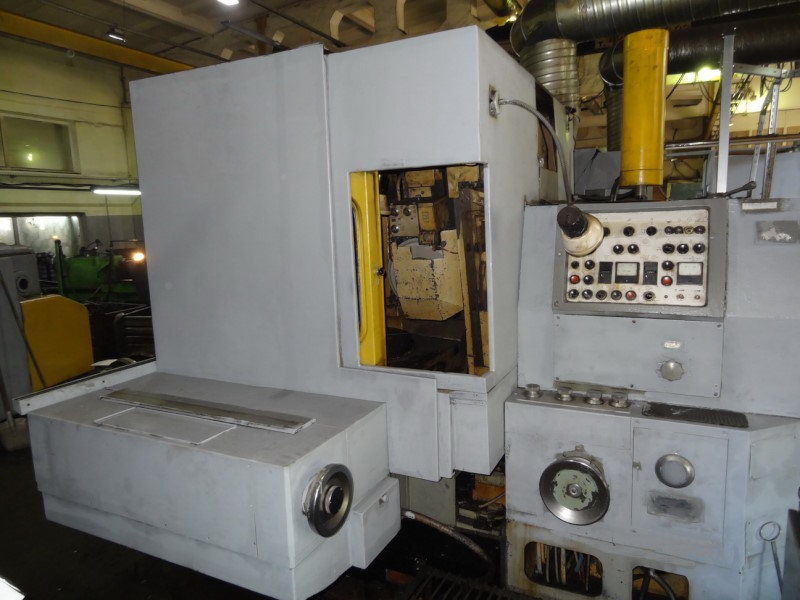

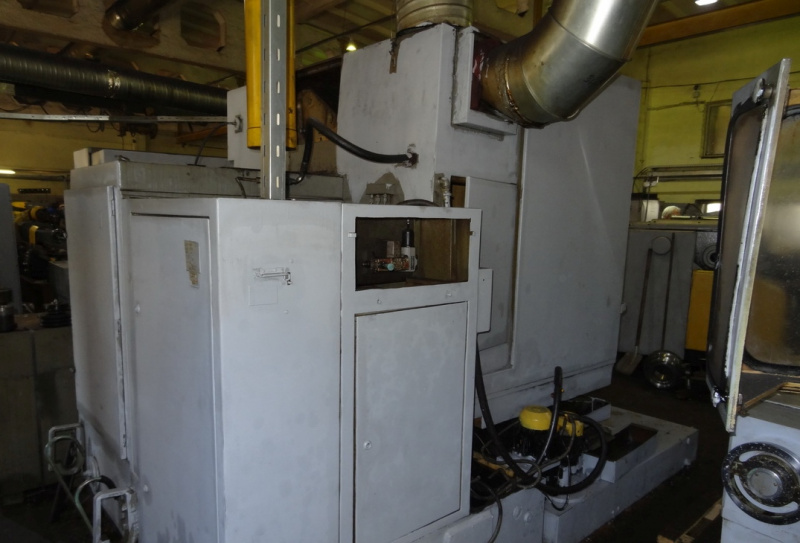

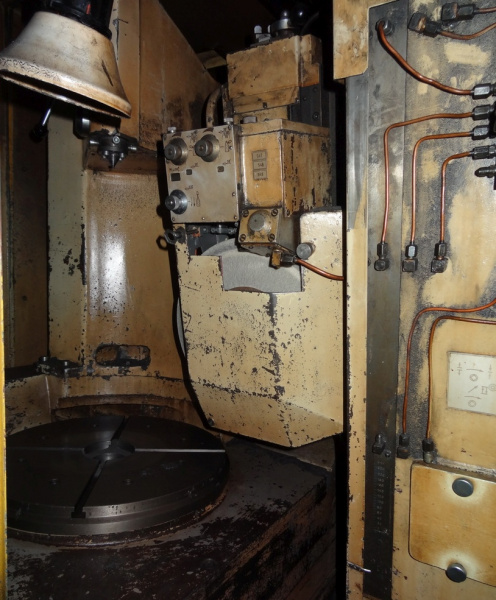

Зубошлифовальный станок 5843

Станок зубошлифовальный 5843
Станки модели 5843 предназначены для шлифования эвольвентного профиля прямозубых и косозубых цилиндрических колес наружного зацепления. Для серийного и крупносерийного производства.

Технические характеристики:

Наибольший D устанавливаемого изделия, мм	900
Наименьший D окружности впадин, мм	50
Наибольшая длина заготовки в центрах, мм	800
Модуль, мм	2-16
Число зубьев	6-300
Наибольшая ширина зубчатого венца,мм:
- для прямозубых колес	290
- для косозубых колес при наклоне зуба:
15 градусов	280
30 градусов	260
45 градусов	210
Наибольший угол наклона зубьев, градусов	45
Диаметр шлифовального круга, мм	400
Количество двигателей, штук	9
Мощность привода шлифовального круга, кВт	2,2
Суммарная мощность электрических двигателей, кВт	9,17
Точность обработки, DIN	4-5
Габаритные размеры:
длина, мм	3400
ширина, мм	2720
высота, мм	2430
Масса, кг	11000
