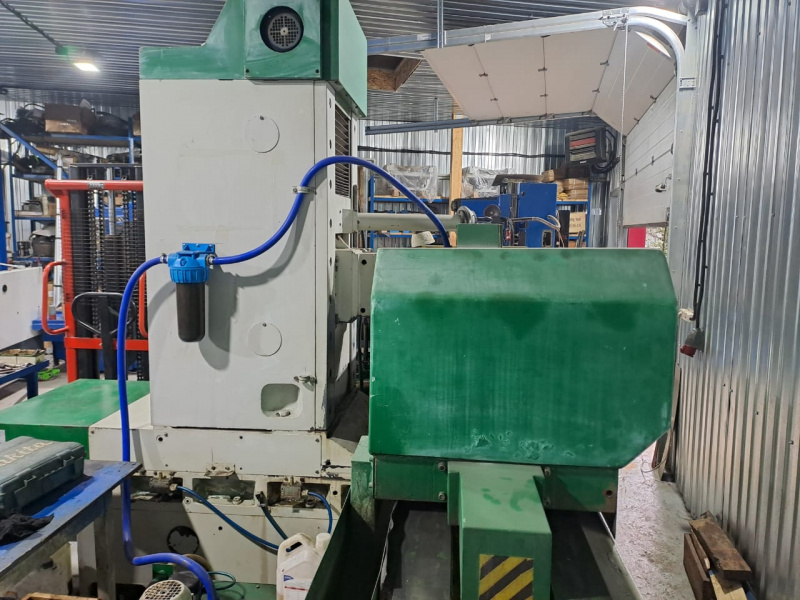

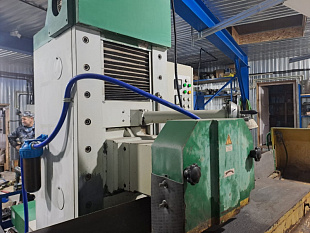

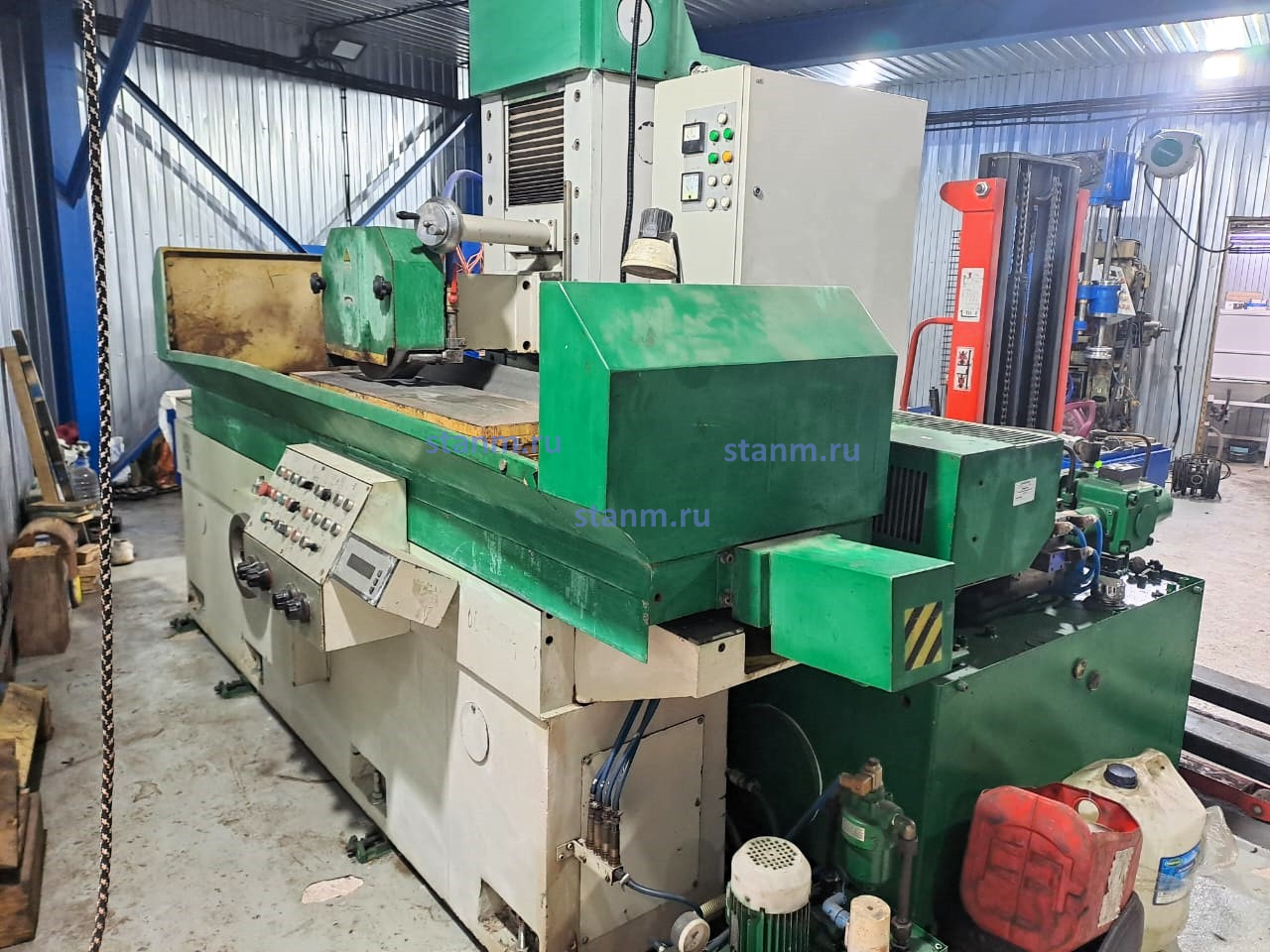

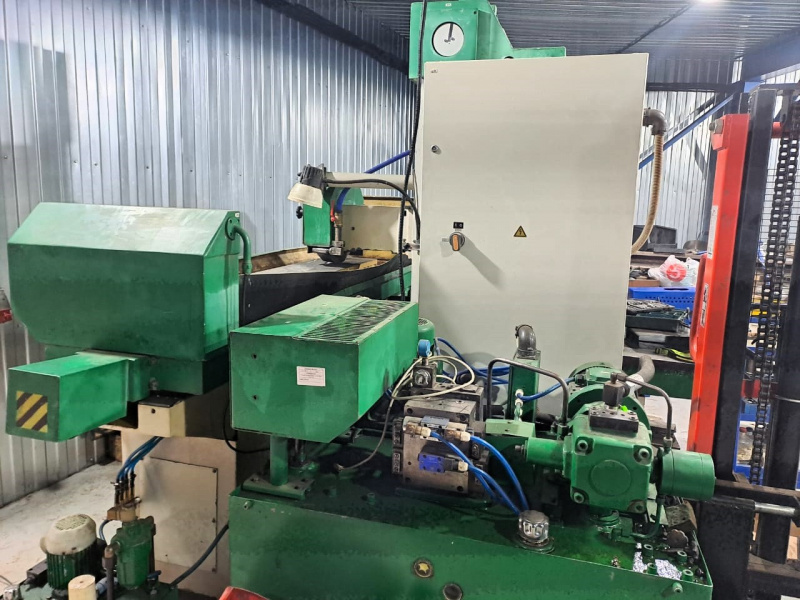

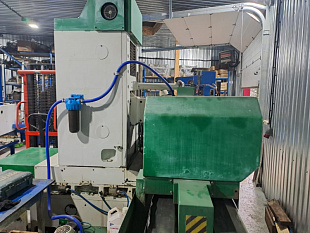

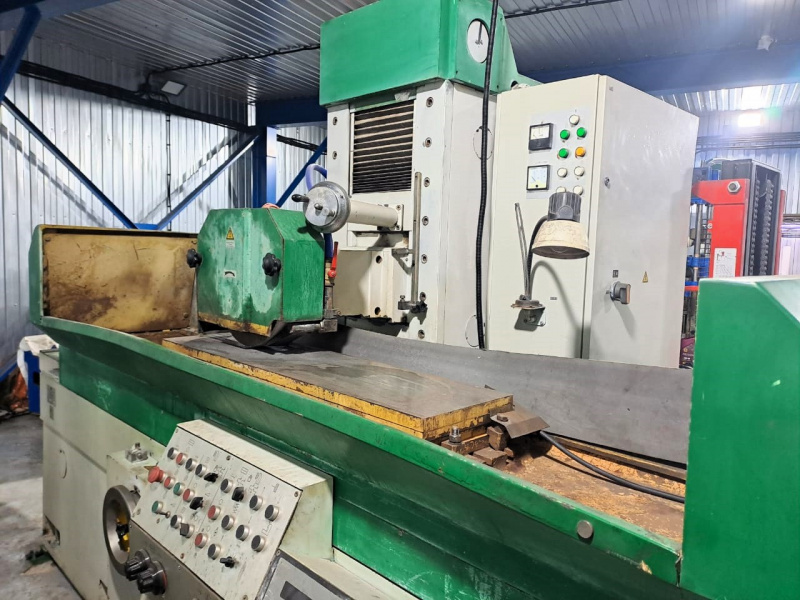

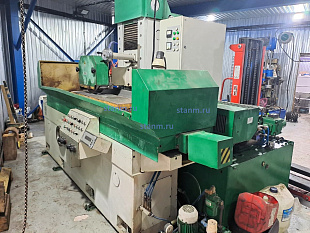

Плоскошлифовальный станок 3Л722В

Станки модели 3л722в предназначены для точности обработки плоских
и фасонных поверхностей. Станок может комплектоваться синусными плитами,
позволяющими производить обработку деталей под разным углом.

Технические характеристики:
Класс точности В
Наибольшие размеры обрабатываемых изделий при номинальном диаметре круга, мм:
без плиты электромагнитной:
длина .................................. 1250
ширина ............................... 320
высота ................................. 400

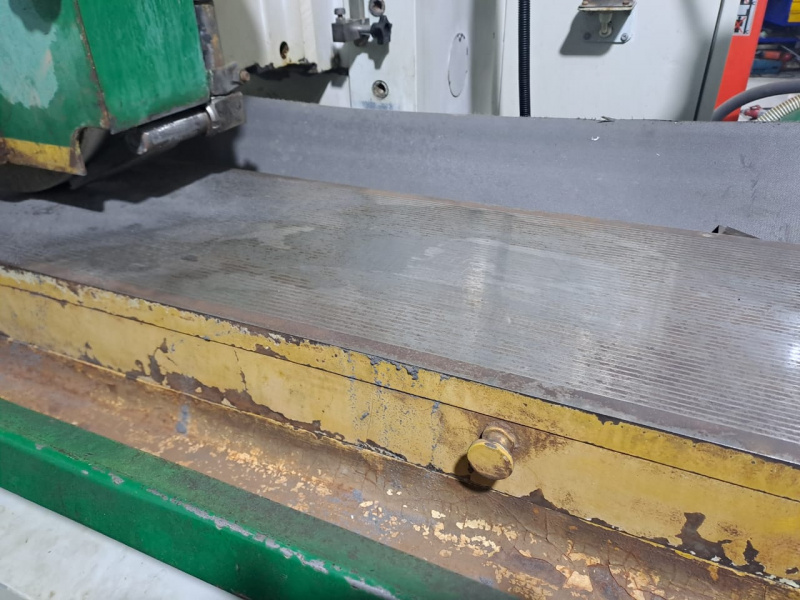

на плите электромагнитной:
длина .................................. 1250
ширина .................................. 320
высота ................................. 280

Наименьшие размеры обрабатываемых изделий, закрепленных на плите электромагнитной, мм:
длина ....................................... 50
ширина ..................................... 40
высота .................................... 3

Наибольшая масса обрабатываемых изделий, кг:
на плите электромагнитной ................... 400
без плиты электромагнитной .................. 600

Расстояние от оси шпинделя до рабочей поверхности стола, мм:
наименьшее .................................. 210
наибольшее ................................. 625

Пределы скоростей перемещения стола

(регулирование бесступенчатое), м/мин ........... 2 ...35
Круг шлифовальный по ГОСТ 2424-75 ........... ПП450х80х203
Частота вращения шлифовального шпинделя, мин -1 .. 1460
Скорость шлифования при наибольшем диаметре шлифовального круга, м/с ........................ 34,4
Поперечное перемещение стойки, мм ............... 430

Скорость поперечного перемещения стойки, м/мин:
при ускоренном перемещении, не менее ........ 1,2
в режиме правки ............................. 0,150

Предел прерывистой поперечной подачи стойки на ход стола (регулирование бесступенчатое), мм/ход ..... 1..60
Вертикальное перемещение шлифовальной бабки, мм:
наибольшее .................................. 415
на одно деление лимба ....................... 0,002
на один оборот лимба ........................ 0,2
при толчковой подаче ........................ 0,002...0,120
микрометрическое ручное ..................... есть
Ускоренное вертикальное перемещение шлифовальной бабки, мм/мин ........................... 200

Величина аварийного отскока шлифовальной бабки, мм, не менее ............................. 1,0
Габаритные размеры станка, мм:
длина ....................................... 4810
ширина...................................... 2660
высота...................................... 2660

Масса станка (без гидроагрегата, агрегата охлаждения, электрошкафа), кг................... 6100
Масса станка, кг ................................ 7150
Относительный показатель использования материала , кг/кВт ... 554
Относительный показатель использования электроэнергии, кВт/ом ... 1,4
Корректированный уровень звуковой мощности, дБл ... 99
